中型板式給料機概述

GZB系列中型板式給料機適用于沿水平或傾斜的線段由貯料倉向破碎機、輸送機或其它工作機械連續均勻地配給或轉運各種松散物料。其堆積容重不超過2400 kg/m3，物料溫度不高于400℃，物料塊重不超過500kg的塊料狀物料。安裝傾角為0～25°，傳動裝置可左裝或右裝，在物料運行方向右側為右傳動，反之為左傳動。

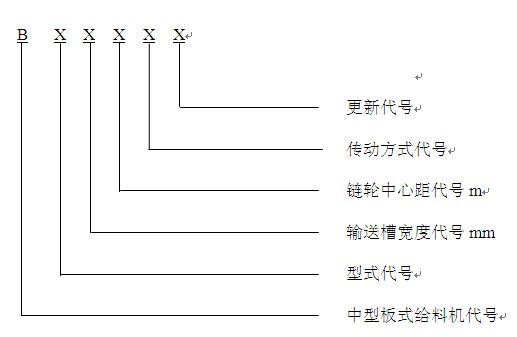

型號說明


技術參數


型號	輸送槽寬度mm	鏈輪中心距mm	生產能力m3/h	鏈板速度m/sz	允許材料Zui大粒度mm	電機功率kw	重量kg
B800-3	800	3000	20-320	0.03-0.25	350	2.2-7.5	4300
B800-4.5		4500					5500
B800-6		6000					6800
B800-9		9000				3月11日	9600
B800-12		12000					12500
B800-15		15000					16000
B1000-3	1000	3000	30-480	0.03-0.25	450	3月11日	5500
B1000-4.5		4500					6800
B1000-6		6000					8200
B1000-9		9000				4月15日	11000
B1000-12		12000					14000
B1000-15		15000				5.5-18.5	17000
B1000-18		18000					20000
B1250-3	1250	3000	40-680	0.02-0.25	580	4月15日	7000
B1250-4.5		4500					8800
B1250-6		6000					10500
B1250-9		9000				5.5-22	14000
B1250-12		12000					18000
B1250-15		15000				7.5-30	22000
B1250-18		18000					26000
B1600-4.5	1600	4500	45-900	0.02-0.2	700	5.5-22	12000
B1600-6		6000					15000
B1600-9		9000				7.5-30	20000
B1600-12		12000					26000
B1600-15		15000				11-37	32000
B1600-18		18000					38000
B1800-4.5	1800	4500	50-1100	0.01-0.2	800	7.5-30	16000
B1800-6		6000					19000
B1800-9		9000				11-37	25000
B1800-12		12000					32000
B1800-15		15000				15-45	38000
B1800-18		18000					45000
B2000-4.5	2000	4500	60-1350	0.01-0.2	900	11-37	20000
B2000-6		6000					26000
B2000-9		9000				15-45	32000
B2000-12		12000					40000
B2000-15		15000				18.5-55	48000
B2000-18		18000					56000
B2200-4.5		45000				15-45	25000
B2200-6		6000					32000
B2200-9B		9000				18.5-55	39000
B2200-12	2200	12000					48000
B2200-15		15000				22-75	56000
B2200-18		18000					64000
B2500-4.5	2500	4500	80-1800	0.01-0.16	1150	18.5-55	32000
B2500-6		6000					40000
B2500-9		9000				22-75	48000
B2500-12		12000					60000
B2500-15		15000				30-90	72000
B2500-18		18000					84000

注：

1、表中電動機功率為安裝角度0°-15°時所得的值。
2、減速機選取XW、XWE°XWD或ZQ型，速比范圍為35-1003。
3、總重量是按給料機水平安裝和不調速時在Zui大給料速度下的設計重量，不包括受料漏斗和導料欄板的重量。
